微信小程序技术原理分析

前言

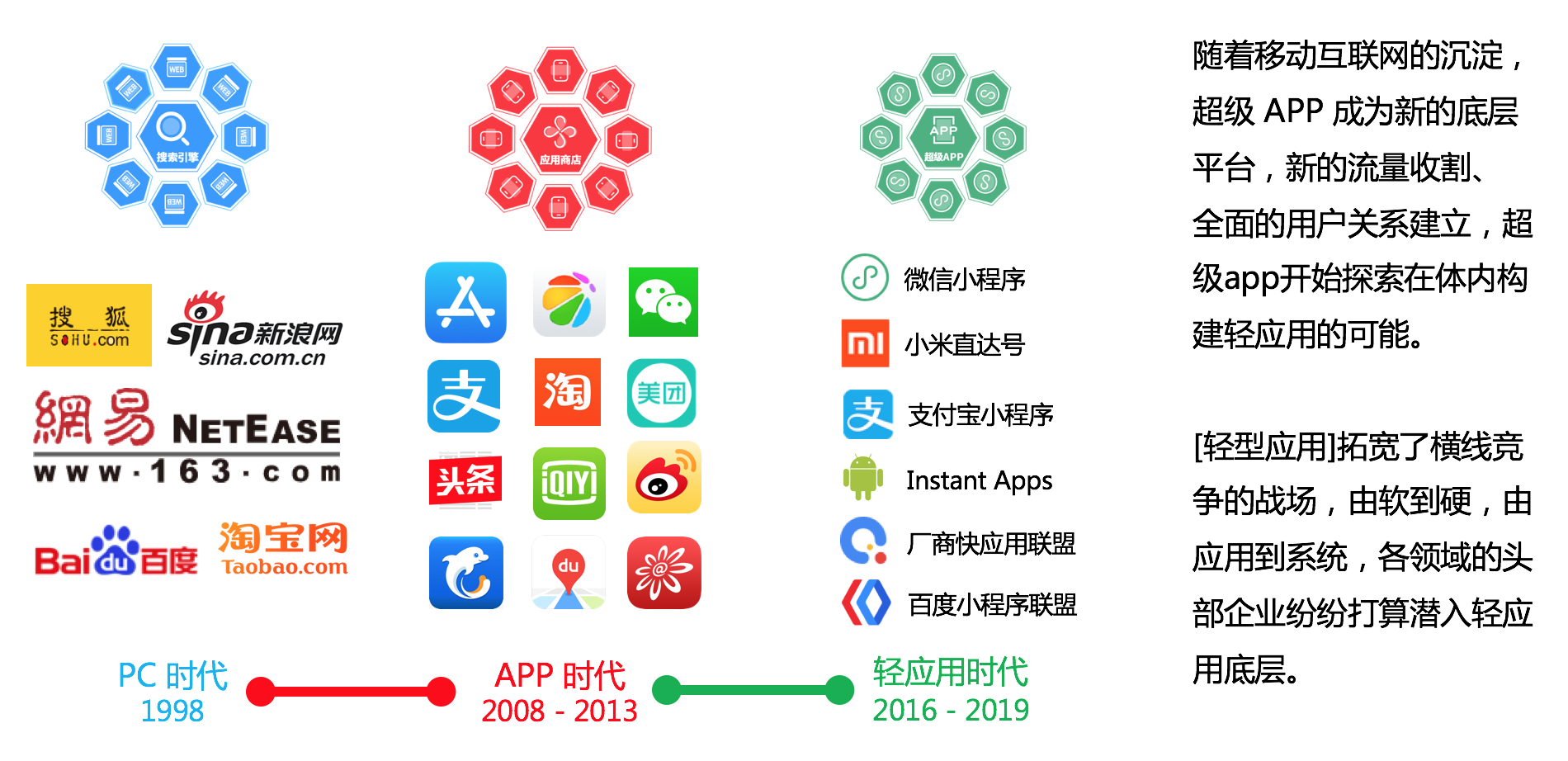

互联网生态演进:超级 APP + 小程序成为「轻应用时代」下的新生态。

一方面微信、支付宝等各家小程序平台遍地开花,另一方面移动开发插件化技术逐渐没落,移动应用构建的方式在悄悄的发生变化。对于企业应用形态而言,也在逐步发生变化,超级 APP(移动门户)+ 轻应用是一种新的流行趋势。微信、支付宝是互联网生态下的“移动门户”,手机银行是金融典型的 ToC “移动门户”。

小程序方式构建应用是大趋势,被越来越多的企业用户看到其中的优势,构建一个跨多端平台的小程序开发平台是一种思路,帮助企业用户构建一个具备小程序能力的“移动门户”也是一种思路。本文主要调研微信小程序运行时的基本原理,从而构建一个适合我们自己平台的小程序运行框架。

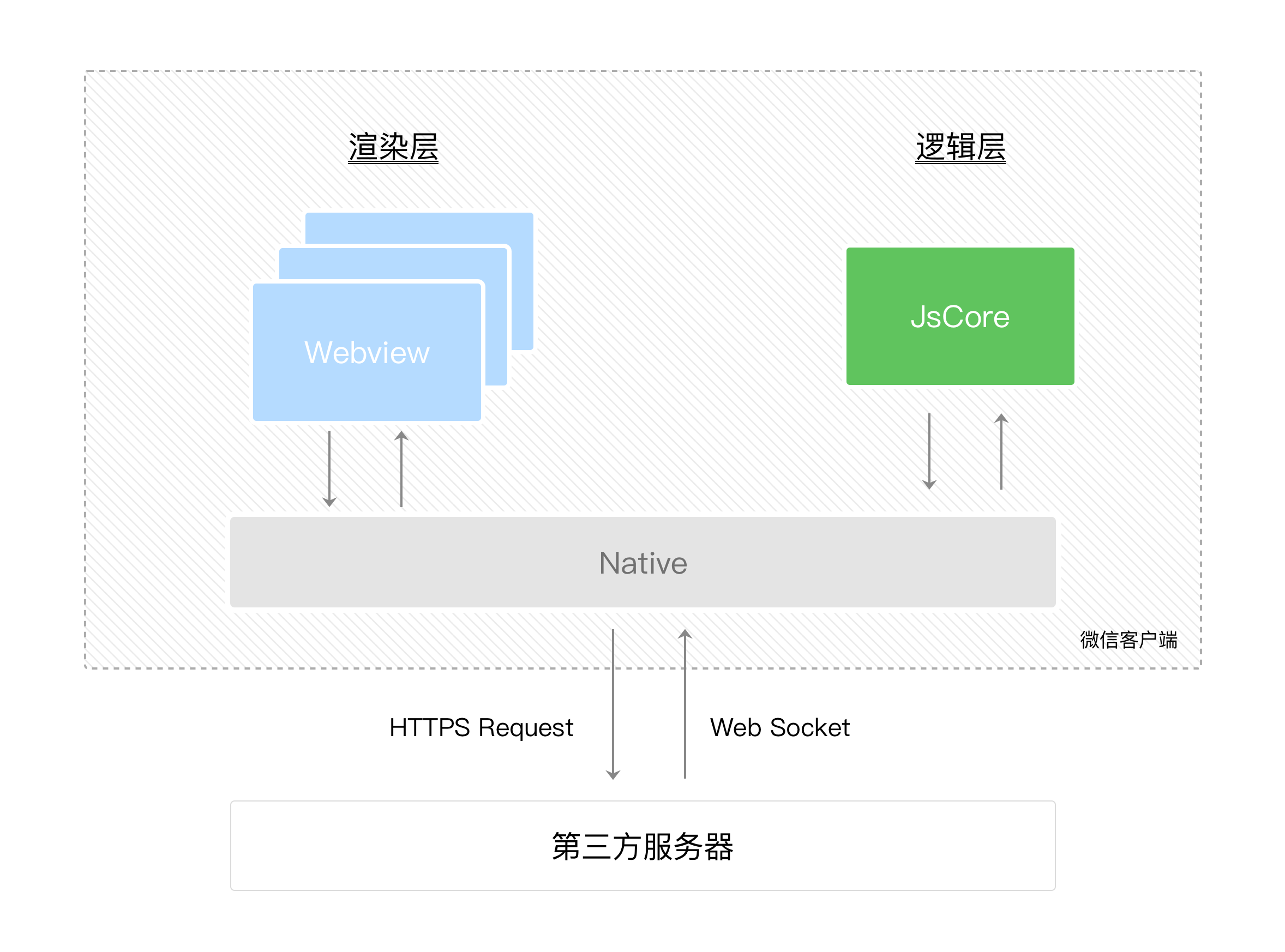

双线程模型

小程序的渲染层和逻辑层分别由两个线程管理:渲染层的界面使用 WebView 进行渲染;逻辑层采用 JSCore 运行 JavaScript 代码。一个小程序存在多个界面,所以渲染层存在多个 WebView。这两个线程间的通信经由小程序 Native 侧中转,逻辑层发送网络请求也经由 Native 侧转发,小程序的通信模型下图所示。

小程序的双层架构思想可以追溯到 PWA,但又有所扬弃。

PWA 小程序框架
逻辑层 以 Service Worker 为载体。开发者需编写业务逻辑、管理资源缓存。 以 JSCore 或 V8 引擎为载体。开发者只需编写业务逻辑。
渲染层 基于 Web 网页的单页或多标签页方案。 基于多个 WebView 组成的页面栈。

小程序框架与 PWA 相比,小程序的开发者可以更聚焦于业务逻辑,而无需关注静态资源的缓存。小程序包的缓存和更新机制交由小程序框架自动完成,开发者可以在适当时机通过 API 影响这一过程。小程序的渲染层由多个 WebView 组成的页面栈构成,这与 PWA 相比有着更接近移动端原生应用的用户体验。同时,小程序的开发者也能更从容地处理多页面间跳转时页面状态的变化。

类似于微信 JSSDK 这样的 Hybrid 技术,微信小程序的界面主要由成熟的 Web 技术渲染,辅之以大量的接口提供丰富的客户端原生能力。同时,每个小程序页面都是用不同的 WebView 去渲染,这样可以提供更好的交互体验,更贴近原生体验,也避免了单个 WebView 的任务过于繁重。此外,界面渲染这一块我们定义了一套内置组件以统一体验,并且提供一些基础和通用的能力,进一步降低开发者的学习门槛。值得一提的是,内置组件有一部分较复杂组件是用客户端原生实现的同层渲染,以提供更好的性能。

为什么要这么设计呢?

为了管控和安全,微信小程序阻止开发者使用一些浏览器提供的,诸如跳转页面、操作 DOM、动态执行脚本的开放性接口。将逻辑层与视图层进行分离,视图层和逻辑层之间只有数据的通信,可以防止开发者随意操作界面,更好的保证了用户数据安全。

微信小程序视图层是 WebView,逻辑层是 JS 引擎。三端的脚本执行环境以及用于渲染非原生组件的环境是各不相同的:

运行环境 逻辑层 渲染层
Android V8 Chromium 定制内核
iOS JavaScriptCore WKWebView
小程序开发者工具 NWJS Chrome WebView

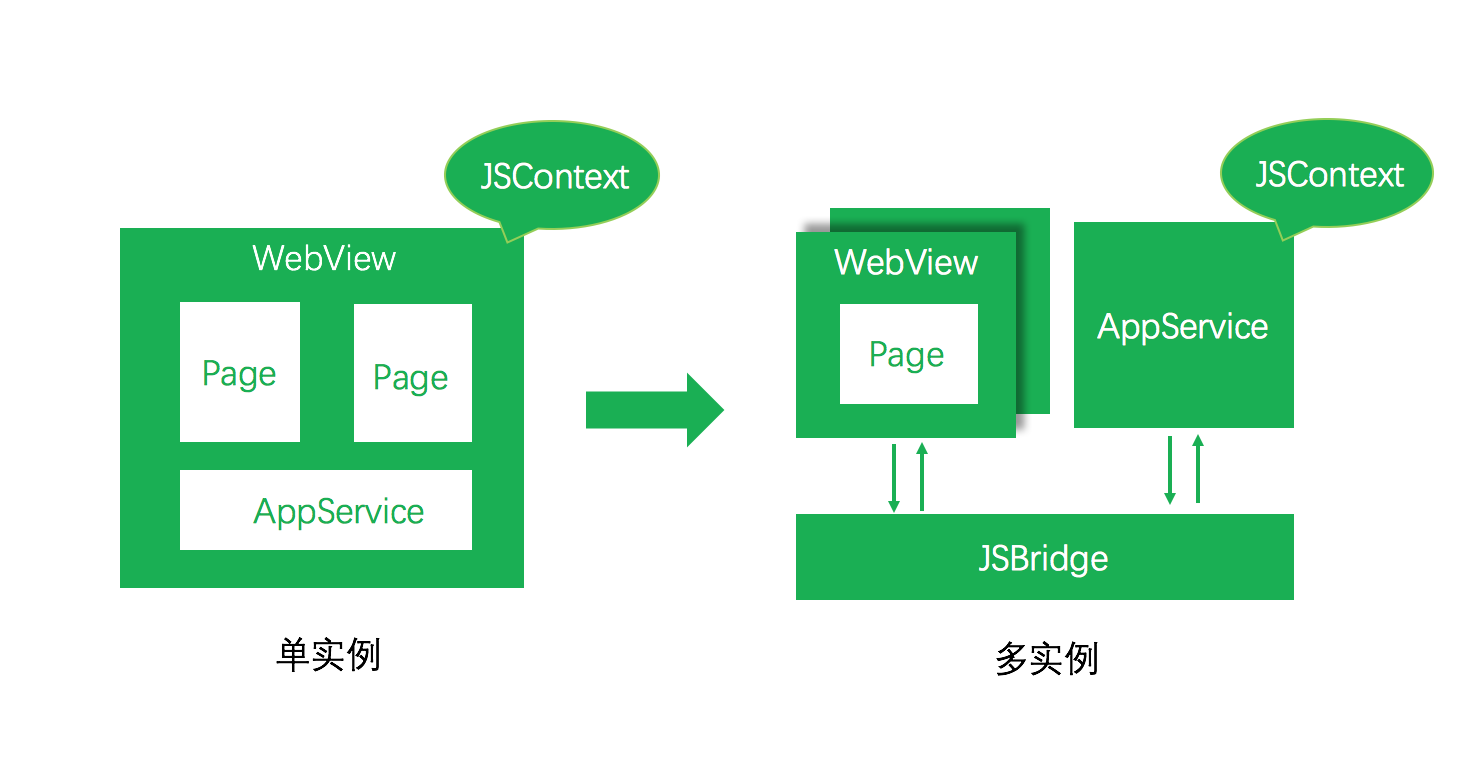

我们看一下单 WebView 实例与小程序双线程多实例下代码执行的差异点。

单 WebView 模式下,Page 视图与 App 逻辑共享同一个 JSContext,这样所有的页面可以共享全局的数据和方法,能够实现全局的状态管理。多 WebView 模式下,每一个 WebView 都有一个独立的 JSContext,虽然可以通过窗口通信实现数据传递,但是无法共享数据和方法,对于全局的状态管理也相对比较复杂,抽离一个通用的 WebView 或者 JS Engine 作为应用的 JSContext 就可以解决这些问题,但是同时引入了其他问题:视图和逻辑如何通信,在小程序里面数据更新后视图是异步更新的。

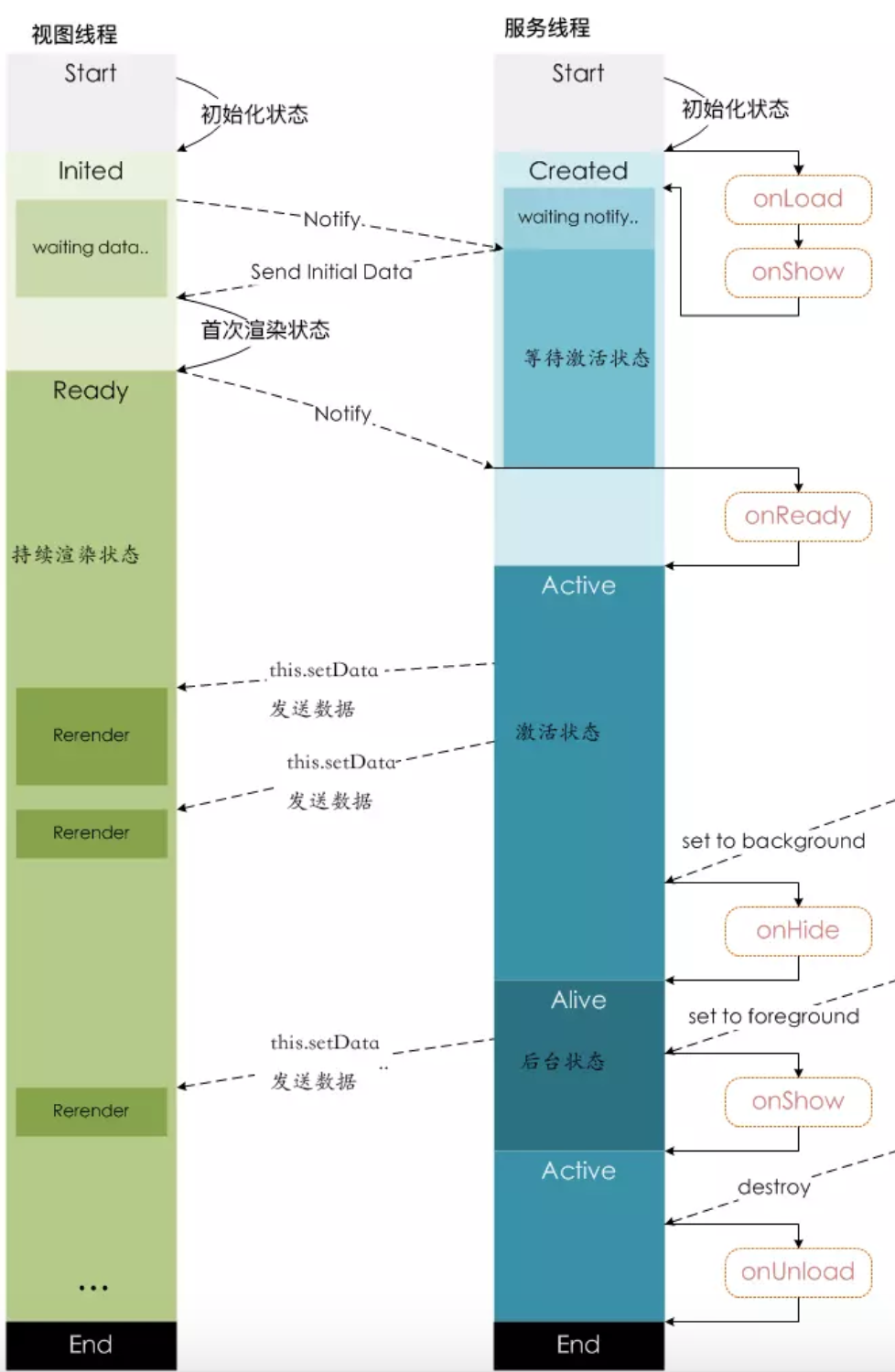

双线程交互的生命周期图示:

开发工具

微信开发者工具是基于 NW.js 构建,主要由工具栏、模拟器、编辑器、调试器四大部分组成。通过 微信开发者工具 => 调试 => 调试微信微信开发者工具 可以打开小程序 IDE DevTools 面板。通过 DevTools 审查我们可以发现模拟器是通过 WebView 展示页面。微信小程序是双线程的设计,所以存在视图层和逻辑层两个 WebView。

调试逻辑层

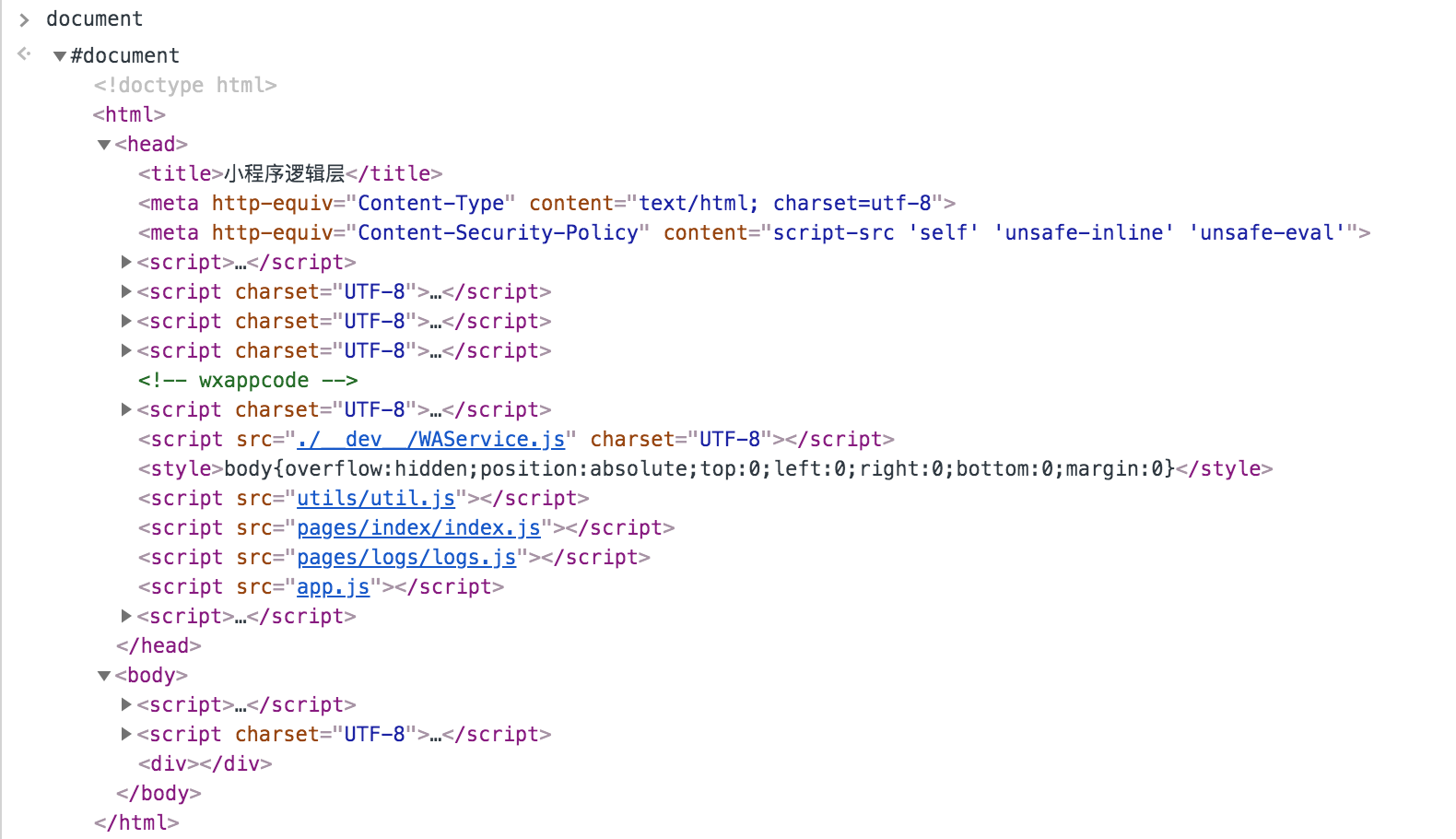

在微信开发者工具中,Workbench 的 DevTools 调试器默认与模拟器逻辑层连接,所以 DevTools 中的 Console 面板进行输入 JS 脚本,JS 脚本实际的执行环境是逻辑层的 JS Context,对于逻辑层的调试,可以直接在调试器中进行。编译运行你的小程序项目,然后打开控制台,输入 document 并回车,就可以看到小程序逻辑层 WebView,如下图:

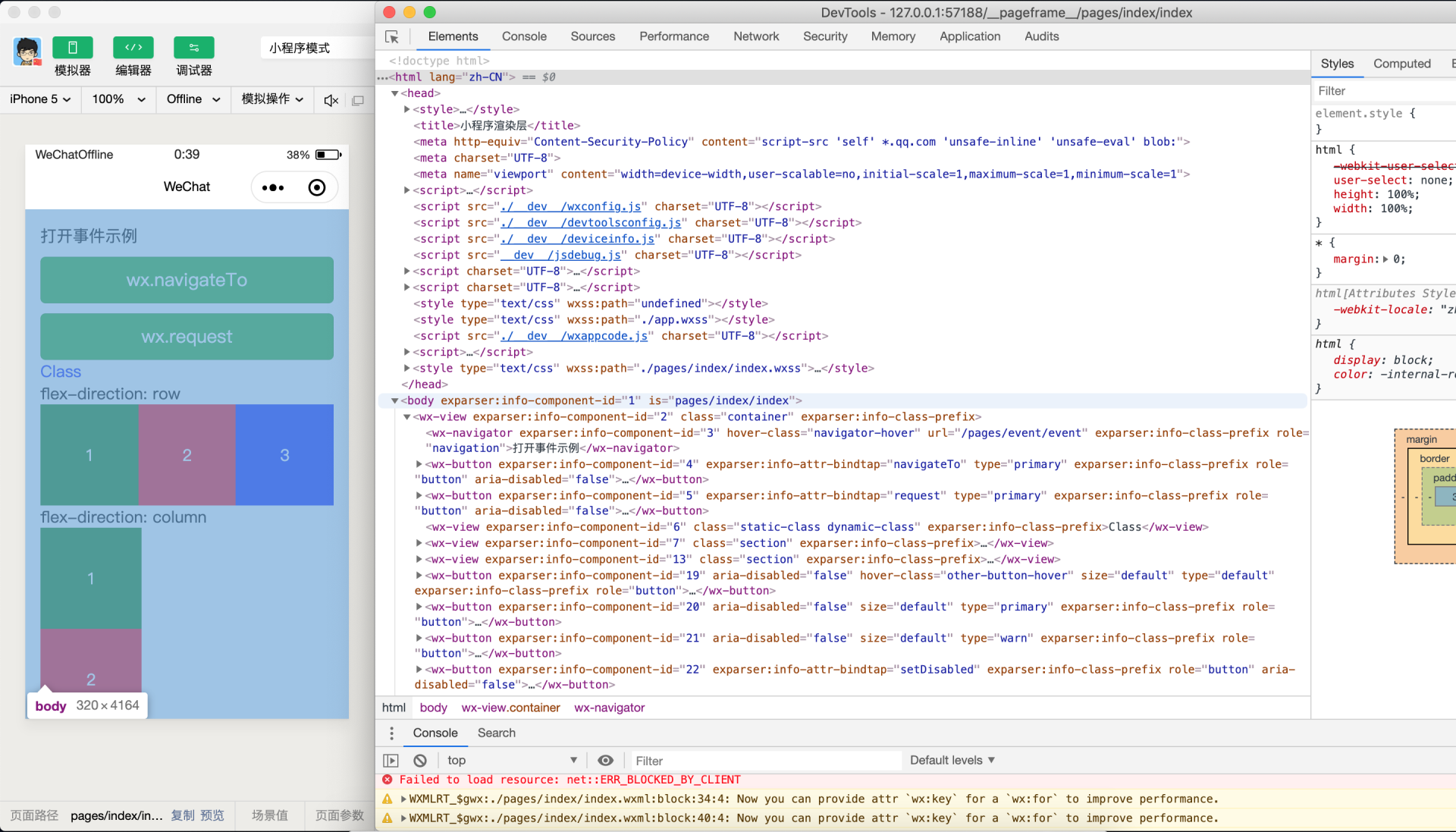

调试视图层

模拟器视图层 WebView 的就相对逻辑层麻烦一些,需要在 IDE 的 DevTools 下中注入 JS 打开视图层 WebView 的 DevTools。

IDE DevTools 面板的 Console Panel 输入:

// 查找 WebView 元素
$$('webview')
// 打开 视图层 WebView DevTools
$$('webview')[0].showDevTools(true)

然后就可以在视图层 WebView 的 DevTools 中进行调试了。

逆向技巧

获取基础库

我们如何能够拿到视图层和逻辑层 WebView 加载的文件呢?

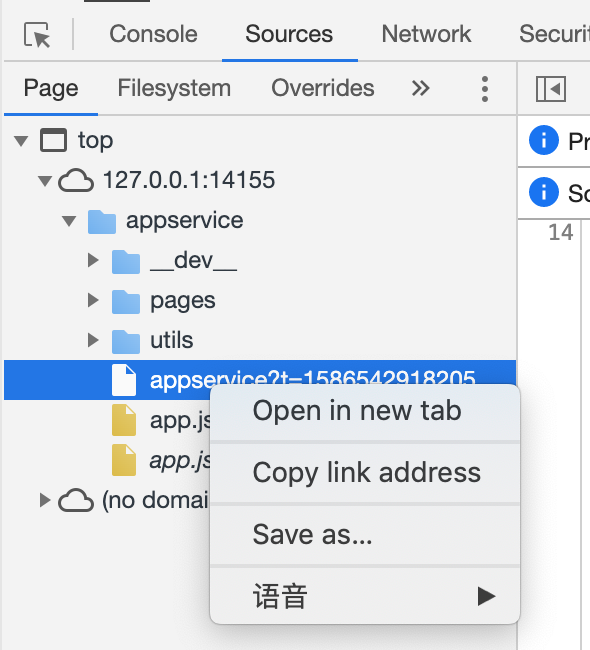

  • 基于 Sources 面板的 Save AS 功能获取代码

  • 基于开发者工具内置命令 openVendor() 找到 .wxvpkg 包获取代码

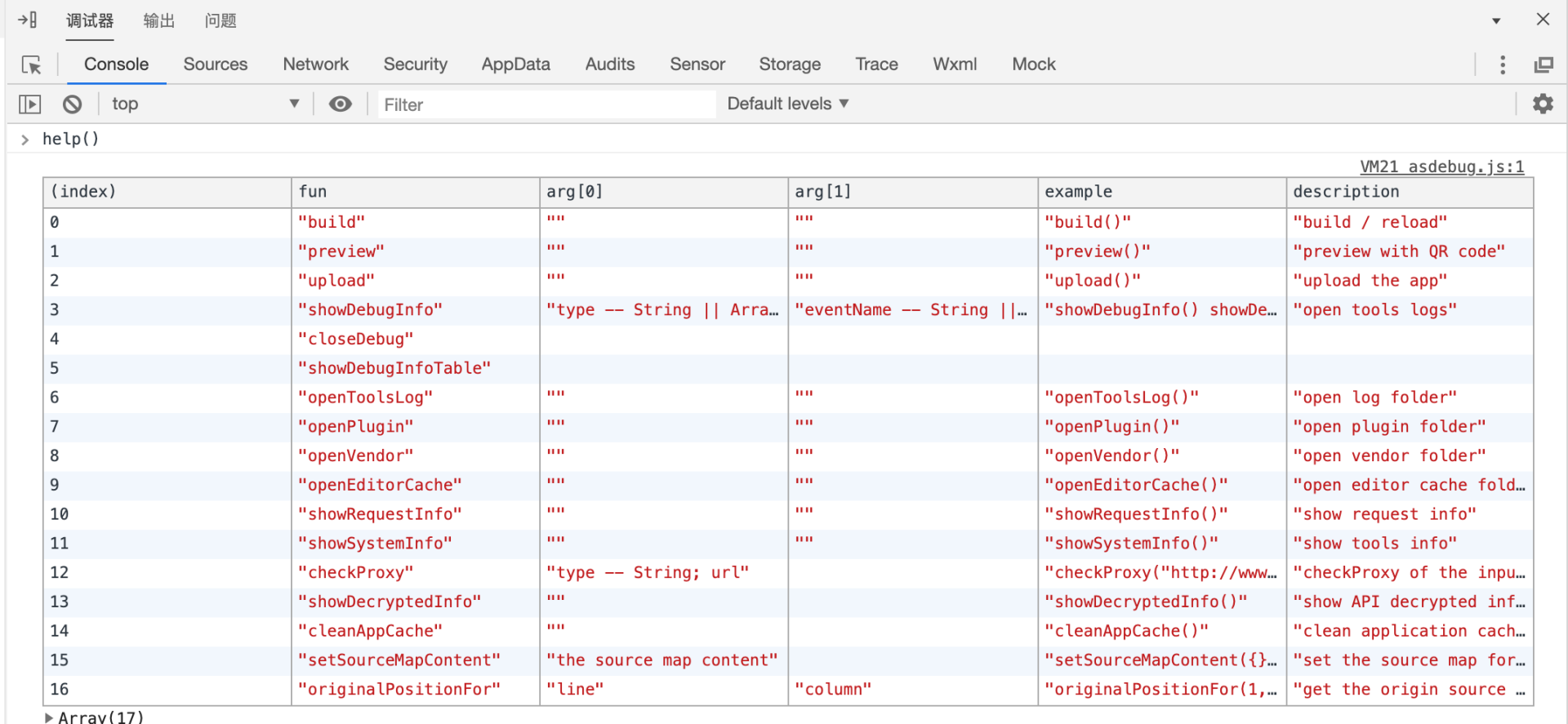

在开发者工具中使用 help() 方法,可以查看一些指令和方法。

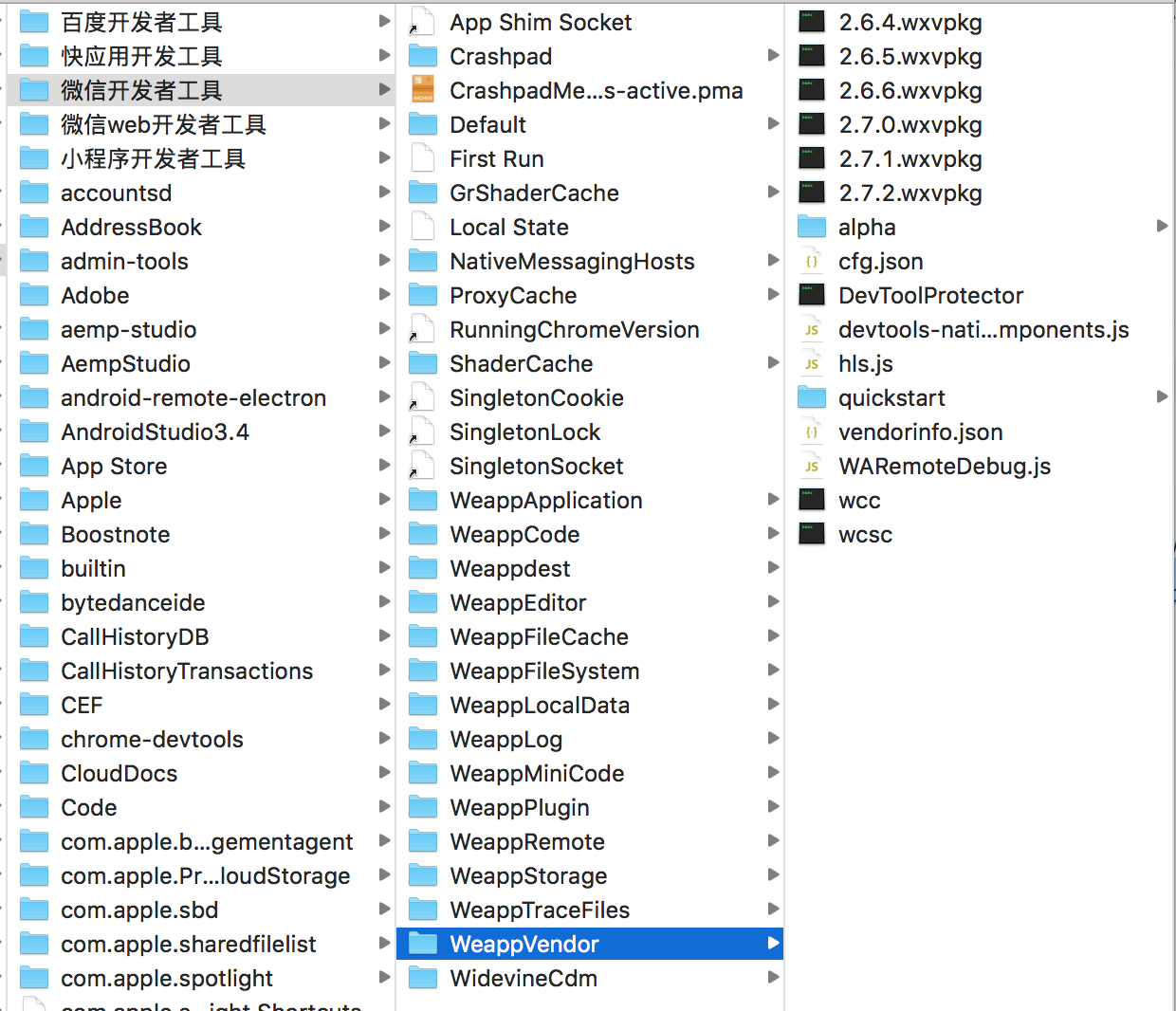

openVendor 命令可以打开微信开发者工具在小程序框架所在目录。我们可以在微信小程序 IDE 控制台输入 openVendor 命令,可以打开微信小程序开发工具的资源目录:

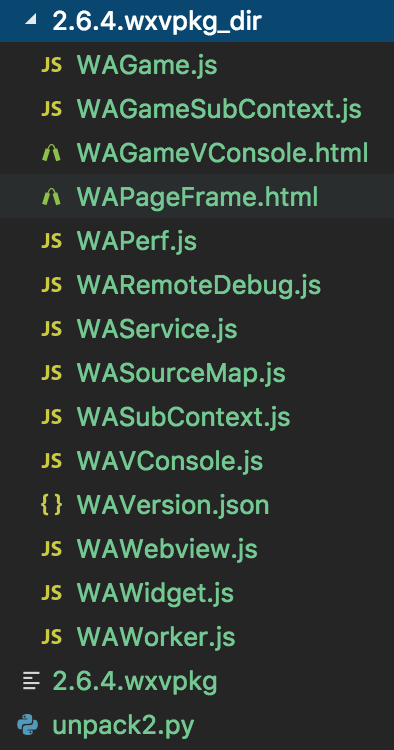

我们可以看到有 wccwcsc,小程序各版本的基础库包 .wxvpkg.wxvpkg 文件可以使用 wechat-app-unpack 解开,解开后里面就是 WAService.jsWAWebView.js 等代码。

我们可以找到 wxa_library 文件夹,这个和上面微信开发工具中 .wxvpkg 包解开的结构很类似,这就是小程序的基础库。

反编译代码

python2 unwxapkg.py [filename]

解开后的目录结构:

客户端中的 .wxvpkg 包比 IDE WeappVendor 文件夹下的包多一些文件。

find . -type f -name '*.js' -exec js-beautify -r -s 2 -p -f '{}' \;

关于代码的逆向还原细节本文暂不做详细介绍,后面专门写文章展开讲解。

基础库

整体架构

小程序的基础库是 JavaScript 编写的,基础库提供组件和 API,处理数据绑定、组件系统、事件系统、通信系统等一系列框架逻辑,可以被注入到渲染层和逻辑层运行。在渲染层可以用各类组件组建界面的元素,在逻辑层可以用各类 API 来处理各种逻辑。PageView 可以是 WebView、React-Native-Like、Flutter 来渲染,详细架构设计可以参考:基于小程序技术栈的微信客户端跨平台实践

小程序的基础库主要分为:

  • WAWebview:小程序视图层基础库,提供视图层基础能力
  • WAService:小程序逻辑层基础库,提供逻辑层基础能力

微信小程序基础库更新过程可能会对基础库有些变更,下面就 v2.10.4 版本对基础库进行分析:

WAWebview 源码结构

借助于 VS Code 折叠功能,将基础库中 WAWebview 文件美化后,并且进行必要的模块结构拆分,可以看到代码主要结构如下:

var __wxLibrary = {
  fileName: 'WAWebview.js',
  envType: 'WebView',
  contextType: 'others',
  execStart: Date.now()
};
var __WAWebviewStartTime__ = Date.now();
var __libVersionInfo__ = {
  "updateTime": "2020.4.4 10:25:02",
  "version": "2.10.4"
};

/**
 * core-js 模块
 */
!function(n, o, Ye) {
  ...
  }, function(e, t, i) {
    var n = i(3),
      o = "__core-js_shared__",
      r = n[o] || (n[o] = {});
    e.exports = function(e) {
      return r[e] || (r[e] = {})
    }
  ...
}(1, 1);

var __wxConfig;
var __wxTest__ = false;

var wxRunOnDebug = function(e) {
  e()
};

/**
 * 基础模块
 */
var Foundation = function(i) {
  ...
}]).default;

var nativeTrans = function(e) {
  ...
}(this);

/**
 * 消息通信模块
 */
var WeixinJSBridge = function(e) {
  ...
}(this);

/**
 * 监听 nativeTrans 相关事件
 */
!function() {
  ...
}();

/**
 * 解析配置
 */
!function(r) {
  ...
  __wxConfig = _(__wxConfig), __wxConfig = v(__wxConfig), Foundation.onConfigReady(function() {
    m()
  }), n ? __wxConfig.__readyHandler = A : d ? Foundation.onBridgeReady(function() {
    WeixinJSBridge.on("onWxConfigReady", A)
  }) : Foundation.onLibraryReady(A)
}(this);

/**
 * 异常捕获(error、onunhandledrejection)
 */
!function(e) {
  function t(e) {
    Foundation.emit("unhandledRejection", e) || console.error("Uncaught (in promise)", e.reason)
  }
  "object" == typeof e && "function" == typeof e.addEventListener ? (e.addEventListener("unhandledrejection", function(e) {
    t({
      reason: e.reason,
      promise: e.promise
    }), e.preventDefault()
  }), e.addEventListener("error", function(e) {
    var t;
    t = e.error, Foundation.emit("error", t) || console.error("Uncaught", t), e.preventDefault()
  })) : void 0 === e.onunhandledrejection && Object.defineProperty(e, "onunhandledrejection", {
    value: function(e) {
      t({
        reason: (e = e || {}).reason,
        promise: e.promise
      })
    }
  })
}(this);

/**
 * 原生缓冲区
 */
var NativeBuffer = function(e) {
  ...
}(this);
var WeixinNativeBuffer = NativeBuffer;
var NativeBuffer = null;

/**
 * 日志模块:wxConsole、wxPerfConsole、wxNativeConsole、__webviewConsole__
 */
var wxConsole = ["log", "info", "warn", "error", "debug", "time", "timeEnd", "group", "groupEnd"].reduce(function(e, t) {
  return e[t] = function() {}, e
}, {});

var wxPerfConsole = ["log", "info", "warn", "error", "time", "timeEnd", "trace", "profile", "profileSync"].reduce(function(e, t) {
  return e[t] = function() {}, e
}, {});

var wxNativeConsole = function(i) {
  ...
}([function(e, t, i) {
  ...
}]).default;

var __webviewConsole__ = function(i) {
  ...
}([function(e, t, i) {
  ...
}]);

/**
 * 上报模块
 */
var Reporter = function(i) {
  ...
}([function(e, L, O) {
  ...
}]).default;

var Perf = function(i) {
  ...
}([function(e, t, i) {
  ...
}]).default;

/**
 * 视图层 API
 */
var __webViewSDK__ = function(i) {
  ...
}([function(e, L, O) {
  ...
}]).default;
var wx = __webViewSDK__.wx;

/**
 * 组件系统
 */
var exparser = function(i) {
  ...
}([function(e, t, i) {
  ...
}]);

/**
 * 框架粘合层
 *
 * 使用 exparser.registerBehavior 和 exparser.registerElement 方法注册内置组件
 * 转发 window、wx 对象上到事件转发到 exparser
 */
!function(i) {
  ...
}([function(e, t) {
  ...
}, function(e, t) {}, , function(e, t) {}]);

/**
 * Virtual DOM
 */
var __virtualDOMDataThread__ = false;
var __virtualDOM__ = function(i) {
  ...
}([function(e, t, i) {
  ...
}]);

/**
 * __webviewEngine__
 */
var __webviewEngine__ = function(i) {
  ...
}([function(e, t, i) {
  ...
}]);

/**
 * 注入默认样式到页面
 */
!function() {
  ...
  function e() {
     var e = i('...');
    __wxConfig.isReady ? void 0 !== __wxConfig.theme && i(t, e.nextElementSibling) : __wxConfig.onReady(function() {
      void 0 !== __wxConfig.theme && i(t, e.nextElementSibling)
    })
  }
  window.document && "complete" === window.document.readyState ? e() : window.onload = e
}();

var __WAWebviewEndTime__ = Date.now();
typeof __wxLibrary.onEnd === 'function' && __wxLibrary.onEnd();
__wxLibrary = undefined;

WAWebview 主要由以下几个部分组件:

  • Foundation: 基础模块
  • WeixinJSBridge: 消息通信模块
  • exparser: 组件系统模块
  • __virtualDOM__: Virtual DOM 模块
  • __webViewSDK__: WebView SDK 模块
  • Reporter: 日志上报模块(异常和性能统计数据)

WAService 源码结构

WAService 的整体结构如下:

var __wxLibrary = {
  fileName: 'WAService.js',
  envType: 'Service',
  contextType: 'App:Uncertain',
  execStart: Date.now()
};
var __WAServiceStartTime__ = Date.now();

(function(global) {
  var __exportGlobal__ = {};
  var __libVersionInfo__ = {
    "updateTime": "2020.4.4 10:25:02",
    "version": "2.10.4"
  };
  var __Function__ = global.Function;
  var Function = __Function__;

  /**
   * core-js 模块
   */
  !function(r, o, Ke) {
  }(1, 1);

  var __wxTest__ = false;
  var wxRunOnDebug = function(e) {
    e()
  };

  var __wxConfig;
  /**
   * 基础模块
   */
  var Foundation = function(n) {
    ...
  }([function(e, t, n) {
    ...
  }]).default;

  var nativeTrans = function(e) {
    ...
  }(this);

  /**
   * 消息通信模块
   */
  var WeixinJSBridge = function(e) {
    ...
  }(this);

  /**
   * 监听 nativeTrans 相关事件
   */
  !function() {
    ...
  }();

  /**
   * 解析配置
   */
  !function(i) {
    ...
  }(this);

  /**
   * 异常捕获(error、onunhandledrejection)
   */
  !function(e) {
    ...
  }(this);

  /**
   * 原生缓冲区
   */
  var NativeBuffer = function(e) {
    ...
  }(this);
  WeixinNativeBuffer = NativeBuffer;
  NativeBuffer = null;

  var wxConsole = ["log", "info", "warn", "error", "debug", "time", "timeEnd", "group", "groupEnd"].reduce(function(e, t) {
      return e[t] = function() {}, e
    }, {});

  var wxPerfConsole = ["log", "info", "warn", "error", "time", "timeEnd", "trace", "profile", "profileSync"].reduce(function(e, t) {
    return e[t] = function() {}, e
  }, {});

  var wxNativeConsole = function(n) {
    ...
  }([function(e, t, n) {
    ...
  }]).default;

  /**
   * Worker 模块
   */
  var WeixinWorker = function(e) {
    ...
  }(this);

  /**
   * JSContext
   */
  var JSContext = function(n) {
    ...
  }([
    ...
  }]).default;

  var __appServiceConsole__ = function(n) {
    ...
  }([function(e, N, R) {
    ...
  }]).default;

  var Protect = function(n) {
    ...
  }([function(e, t, n) {
    ...
  }]);

  var Reporter = function(n) {
    ...
  }([function(e, N, R) {
    ...
  }]).default;

  var __subContextEngine__ = function(n) {
    ...
  }([function(e, t, n) {
    ...
  }]);

  var __waServiceInit__ = function() {
    ...
  }

  function __doWAServiceInit__() {
    var e;
    "undefined" != typeof wx && wx.version && (e = wx.version), __waServiceInit__(), e && "undefined" != typeof __exportGlobal__ && __exportGlobal__.wx && (__exportGlobal__.wx.version = e)
  }
  __subContextEngine__.isIsolateContext();
  __subContextEngine__.isIsolateContext() || __doWAServiceInit__();
  __subContextEngine__.initAppRelatedContexts(__exportGlobal__);
})(this);

var __WAServiceEndTime__ = Date.now();
typeof __wxLibrary.onEnd === 'function' && __wxLibrary.onEnd();
__wxLibrary = undefined;

WAService 基本组成:

  • Foundation: 基础模块
  • WeixinJSBridge: 消息通信模块
  • WeixinNativeBuffer: 原生 Buffer
  • WeixinWorker: Worker 线程
  • JSContext: JS Engine Context
  • Protect: JS 保护的对象
  • __subContextEngine__: 提供 AppPageComponentBehaviorgetAppgetCurrentPages 等方法

Foundation 模块

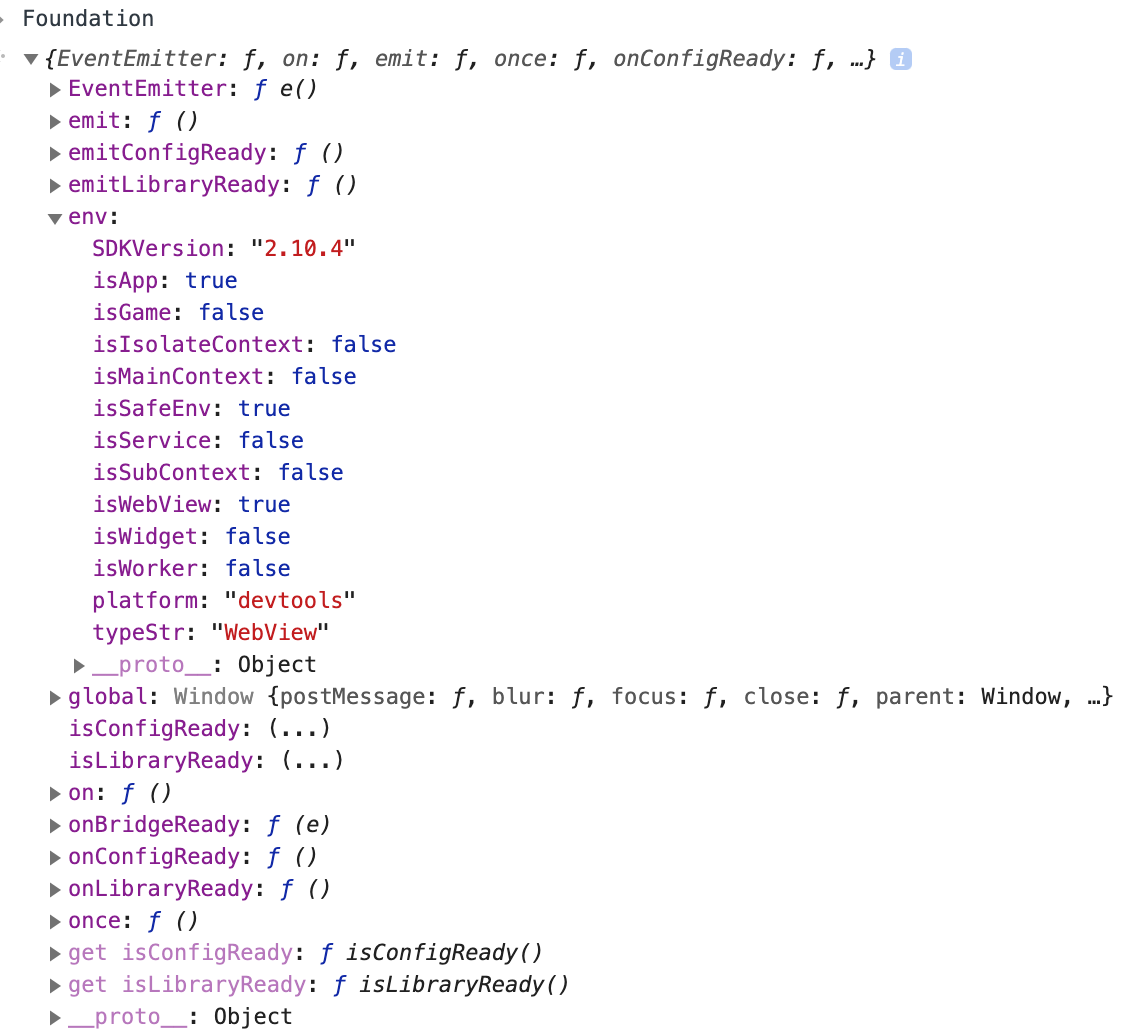

基础模块提供环境变量 env、发布订阅 EventEmitter、配置/基础库/通信桥 Ready 事件。

Exparser 模块

小程序的视图是在 WebView 里渲染的,为解决管控与安全,小程序里面不能使用 Web 组件和动态执行 JavaScript。Exparser 是微信小程序的组件组织框架,内置在小程序基础库中,为小程序的各种组件提供基础的支持。小程序内的所有组件,包括内置组件和自定义组件,都由 Exparser 组织管理。Exparser 的组件模型与 WebComponents 标准中的 ShadowDOM 高度相似。Exparser 会维护整个页面的节点树相关信息,包括节点的属性、事件绑定等,相当于一个简化版的 Shadow DOM 实现。

Exparser 的主要特点包括以下几点:

  • 基于 Shadow DOM 模型:模型上与 WebComponents 的 ShadowDOM 高度相似,但不依赖浏览器的原生支持,也没有其他依赖库;实现时,还针对性地增加了其他 API 以支持小程序组件编程。
  • 可在纯 JS 环境中运行:这意味着逻辑层也具有一定的组件树组织能力。
  • 高效轻量:性能表现好,在组件实例极多的环境下表现尤其优异,同时代码尺寸也较小。

小程序中,所有节点树相关的操作都依赖于 Exparser,包括 WXML 到页面最终节点树的构建、createSelectorQuery 调用和自定义组件特性等。

Virtual DOM 模块

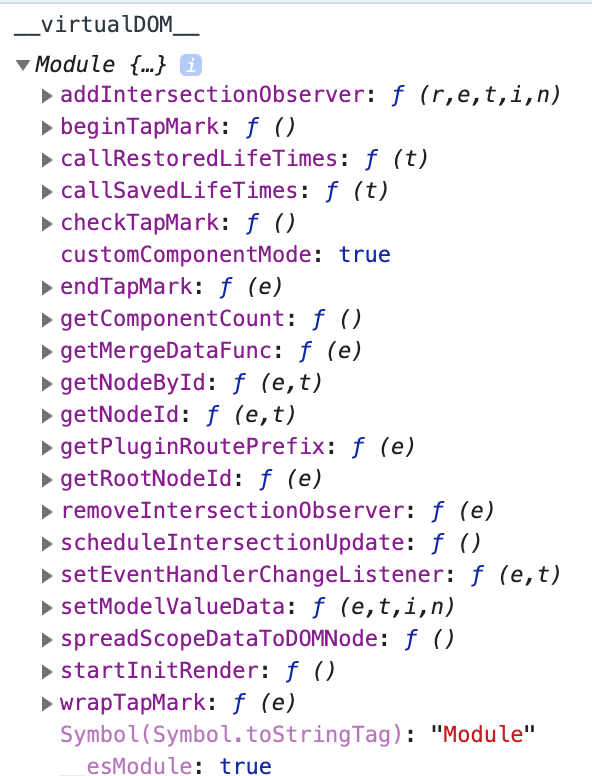

Virtual DOM 模块提供了如下几个方法:

接口与 virtual-dom 类似,这里特别的地方在于它所 diff 和生成的并不是原生 DOM,而是各种模拟了 DOM 接口的 wx- element 对象。

WeixinJSBridge 模块

WeixinJSBridge 提供了视图层 JS 与 Native、视图层与逻辑层之间消息通信的机制,提供了如下几个方法:

方法名 作用
invoke JS 调用 Native API
invokeCallbackHandler Native 传递 invoke 方法回调结果
on JS 监听 Native 消息
publish 视图层发布消息
subscribe 订阅逻辑层的消息
subscribeHandler 视图层和逻辑层消息订阅转发
setCustomPublishHandler 自定义消息转发

编译原理

微信开发者工具和微信客户端都无法直接运行小程序的源码,因此我们需要对小程序的源码进行编译。代码编译过程包括本地预处理、本地编译和服务器编译。为了快速预览,微信开发者工具模拟器运行的代码只经过本地预处理、本地编译,没有服务器编译过程,而微信客户端运行的代码是额外经过服务器编译的。

微信官方提供了 wccwcsc 两个编译工具,wcc 编译器可以将 wxml 文件编译成 JS 文件,wcsc 编译器可以将 wxss 文件编译成 JS 文件。

编译 WXML

我们这里一步步去研究微信官方编译器,先研究看看 wcc 做了什么事情。

例如编译 wxml 为 JS:

index.wxml:

<view>
  <text class="window">{{ text }}</text>
</view>

借助 miniprogram-compiler 转化:

const fs = require("fs");
const miniprogramCompiler = require("miniprogram-compiler");

const path = require("path");
let compileResult = miniprogramCompiler.wxmlToJs(path.join(__dirname));
fs.writeFileSync("index.wxml.js", compileResult);

编译之后的代码为:

window.__wcc_version__ = 'v0.5vv_20181221_syb_scopedata';
window.__wcc_version_info__ = {
  customComponents: true,
  fixZeroRpx: true,
  propValueDeepCopy: false
};
var $gwxc;
var $gaic = {};
$gwx = function(path, global) {
  ...
}
return $gwx;

我们深入 miniprogramCompiler.wxmlToJs 源码最终会发现调用的是 wcc,这个正是微信开发工具下的编译工具。

通过上述编译生存的代码我们发现,调用 $gwx 函数会再生成一个有返回值的函数,于是我们执行如下代码:

$gwx("index.wxml")();

得出如下内容:

{
  "tag": "wx-page",
  "children": [
    {
      "tag": "wx-view",
      "attr": {},
      "children": [
        {
          "tag": "wx-text",
          "attr": { "class": "window" },
          "children": [""],
          "raw": {},
          "generics": {}
        }
      ],
      "raw": {},
      "generics": {}
    }
  ]
}

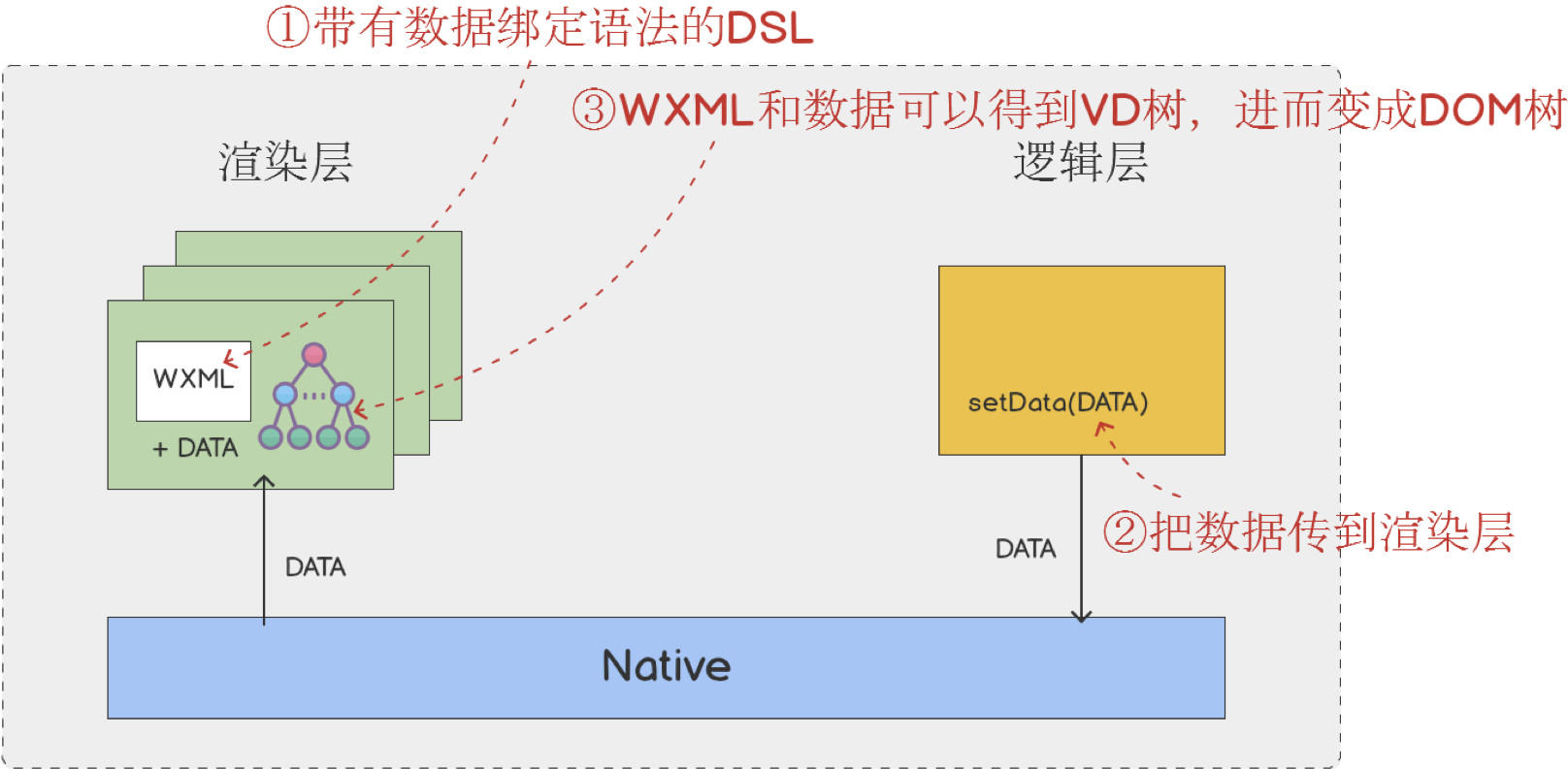

这是一个类似 Virtual DOM 的对象,交给了 WAWebivew 来渲染,标签名为 wx-view、wx-text。

上面的 wx-text 是没有绑定数据的,那么上面的 Virtual DOM 是怎么变成真实的 DOM 呢?$gwx 是一个闭包函数,$gwx 函数第一个参数是 path,页面 wxml 文件的路径;global 参数应该是顶层对象。

$gwx = function (path, global) {
  ...
  if (path && e_[path]) {
    window.__wxml_comp_version__ = 0.02;
    return function (env, dd, global) {
      $gwxc = 0;
      var root = { tag: "wx-page" };
      root.children = [];
      var main = e_[path].f;
      cs = [];
      if (typeof global === "undefined") global = {};
      global.f = $gdc(f_[path], "", 1);
      if (
        typeof window.__webview_engine_version__ != "undefined" &&
        window.__webview_engine_version__ + 1e-6 >= 0.02 + 1e-6 &&
        window.__mergeData__
      ) {
        // 合并 Data 数据
        env = window.__mergeData__(env, dd);
      }
      try {
        main(env, {}, root, global);
        _tsd(root);
        if (
          typeof window.__webview_engine_version__ == "undefined" ||
          window.__webview_engine_version__ + 1e-6 < 0.01 + 1e-6
        ) {
          return _ev(root);
        }
      } catch (err) {
        console.log(cs, env);
        console.log(err);
        throw err;
      }
      return root;
    }
  }
}

window.__webview_engine_version__ 大于等于 0.02 版本的使用 window.__mergeData__ 进行数据 merge,这里可以推测 dd 参数是新数据,env 是当前数据。这里的 window.__mergeData__ 是在 WAWebview 中定义的:

var E = window.__virtualDOM__;
...
window.__mergeData__ = E.getMergeDataFunc();

这里的 window.__virtualDOM__ 是基础库中 Virtual DOM 的实现。

如果我们直接执行下面的代码:

// $gwx 是 WXML 编译后得到的函数,根据页面路径获取页面结构生成函数
const generateFunction = $gwx("pages/index/index.wxml");
const virtualTree = generateFunction({
  text: 'Hello World'
});
console.log(virtualTree);

可以得到如下的 Virtual DOM 结构:

{
  "tag": "wx-page",
  "children": [
    {
      "tag": "wx-view",
      "attr": {},
      "children": [{
        "tag": "wx-text",
        "attr": {
          "class": "name"
        },
        "children": ["Hello World"],
        "raw": {},
        "generics": {}
      }],
      "raw": {},
      "generics": {}
    }
  ]
}

setData 的机制如下:

通信原理

小程序逻辑层和渲染层的通信会由 Native (微信客户端)做中转,逻辑层发送网络请求也经由 Native 转发。

视图层组件:

内置组件中有部分组件是利用到客户端原生提供的能力,既然需要客户端原生提供的能力,那就会涉及到视图层与客户端的交互通信。这层通信机制在 iOS 和安卓系统的实现方式并不一样,iOS 是利用了 WKWebView 的提供 messageHandlers 特性,而在安卓则是往 WebView 的 window 对象注入一个原生方法,最终会封装成 WeiXinJSBridge 这样一个兼容层,主要提供了调用(invoke)和监听(on)这两种方法。

我们知道微信小程序逻辑层没有浏览器的 DOM/BOM,视图层的更新借助于 Virtual DOM。用 JS 对象模拟 DOM 树 -> 比较两棵虚拟 DOM 树的差异 -> 把差异应用到真正的 DOM 树上,状态更新的时候,通过对比前后 JS 对象变化,进而改变视图层的 Dom 树。实际上,在视图层与客户端的交互通信中,开发者只是间接调用的,真正调用是在组件的内部实现中。开发者插入一个原生组件,一般而言,组件运行的时候被插入到 DOM 树中,会调用客户端接口,通知客户端在哪个位置渲染一块原生界面。在后续开发者更新组件属性时,同样地,也会调用客户端提供的更新接口来更新原生界面的某些部分。

逻辑层接口:

逻辑层与客户端原生通信机制与渲染层类似,不同在于,iOS 平台可以往 JavaScripCore 框架注入一个全局的原生方法,而安卓方面则是跟渲染层一致的。

同样地,开发者也是间接地调用到与客户端原生通信的底层接口。一般我们会对逻辑层接口做层封装后才暴露给开发者,封装的细节可能是统一入参、做些参数校验、兼容各平台或版本问题等等。

启动流程

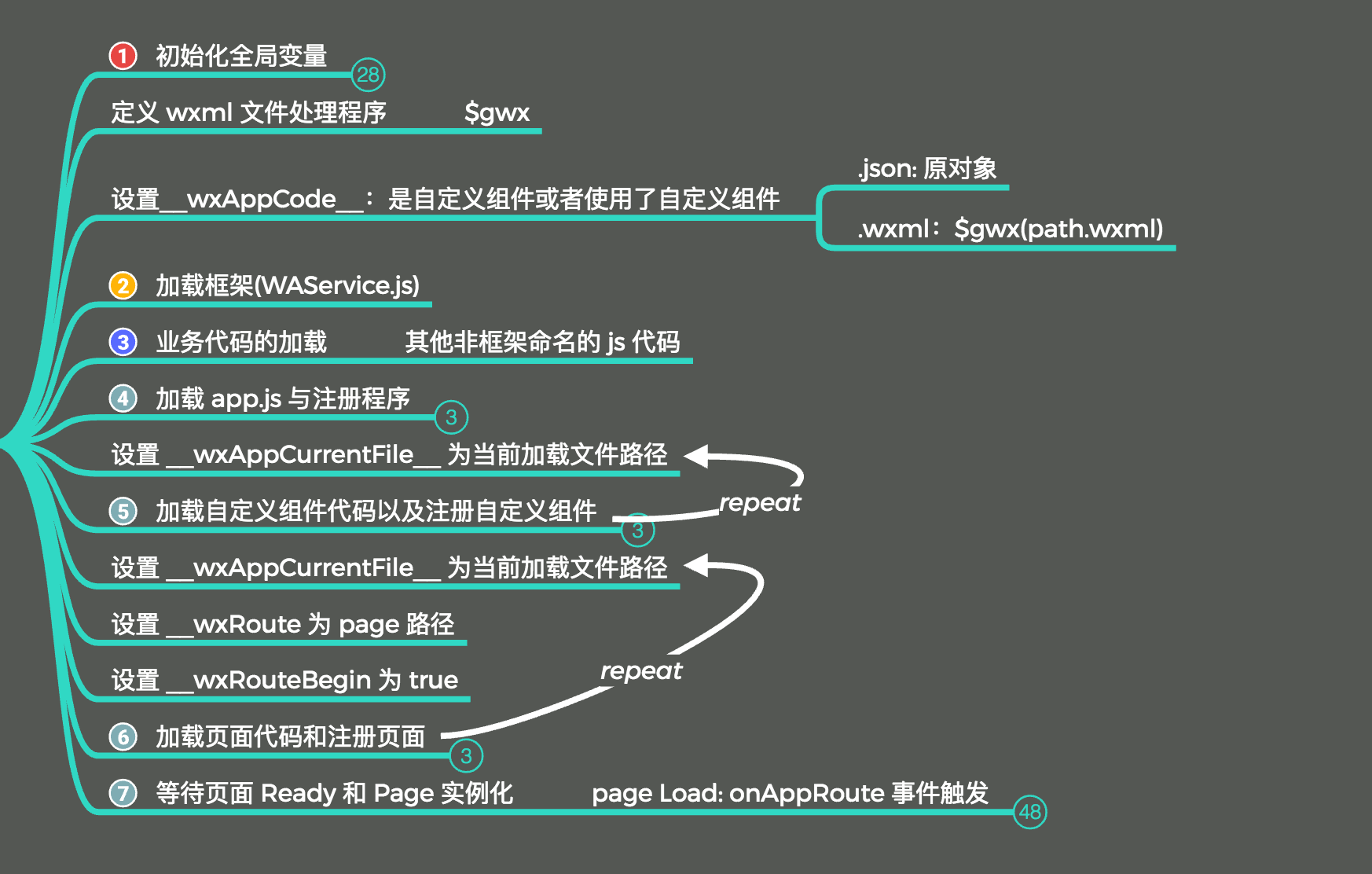

通过分析 WAPageFrame.html 文件,我们可以得到小程序的启动执行流程大致如下:

第一步:初始化全局变量

var __wxRoute,
  __wxRouteBegin,
  __wxAppCurrentFile__,
  __wxAppData = {},
  __wxAppCode__ = {},
  __vd_version_info__ = {},
  Component = function() {},
  Behavior = function() {},
  definePlugin = function() {},
  requirePlugin = function() {};
global = {};
var $gwx,
  __workerVendorCode__ = {},
  __workersCode__ = {},
  __WeixinWorker = (WeixinWorker = {});

var __wxConfig = {
  // ...
};

var __devtoolsConfig = {
  // ...
};
  • __wxRoute: 用于指向当前正在加载的页面路径
  • __wxRouteBegin: 用于标志 Page 的正确注册
  • __wxAppCurrentFile__: 用于指向当前正在加载的 JS 文件
  • __wxAppData: 小程序每个页面的 data 域对象,如下:
  • __wxAppCode__: 在开发者工具中分为两类值,json 类型和 wxml 类型。以 .json 结尾的,其 key 值为开发者代码中对应的 json 文件的内容,.wxml 结尾的,其 key 值为通过调用 $gwx('./pages/index/index.wxml') 将得到一个可执行函数,通过调用这个函数可得到一个标识节点关系的 JSON 树。
  • Component: 自定义组件构造器
  • Behavior: 自定义组件 behavior 构造器
  • definePlugin: 自定义插件的构造器
  • global: 全局对象
  • __WeixinWorker: 多线程构造器
  • __wxConfig: 对象是根据全局配置和页面配置生成的配置对象,如下:
{
  "pages": ["pages/index/index", "pages/logs/logs"],
  "resizable": false,
  "debug": false,
  "widgets": [],
  "customClose": false,
  "workers": "",
  "navigateToMiniProgramAppIdList": [],
  "cloud": false,
  "global": {
    "window": {
      "backgroundTextStyle": "light",
      "navigationBarBackgroundColor": "#fff",
      "navigationBarTitleText": "WeChat",
      "navigationBarTextStyle": "black"
    }
  },
  "page": {
    "pages/index/index.html": { "window": { "usingComponents": {} } },
    "pages/logs/logs.html": {
      "window": {
        "navigationBarTitleText": "查看启动日志",
        "usingComponents": {}
      }
    }
  },
  "networkTimeout": {
    "request": 60000,
    "uploadFile": 60000,
    "connectSocket": 60000,
    "downloadFile": 60000
  },
  "ext": {},
  "extAppid": "",
  "mainPlugins": {},
  "__warning__": "",
  "entryPagePath": "pages/index/index.html",
  "tabBar": { "list": [] },
  "appType": 0,
  "urlCheck": true,
  "wxAppInfo": {
    "maxRequestConcurrent": 10,
    "maxUploadConcurrent": 10,
    "maxDownloadConcurrent": 10,
    "maxWorkerConcurrent": 1
  },
  "accountInfo": {
    "appId": "",
    "nickname": "赞同技术",
    "icon": ""
  },
  "platform": "devtools",
  "appLaunchInfo": { "scene": 1001, "path": "pages/index/index", "query": {} },
  "env": {
    "USER_DATA_PATH": "http://usr"
  },
  "envVersion": "develop"
}

第二步:加载框架(WAService.js)

我们调用的 API 等核心主要是 __waServiceInit__ 部分,主要结构如下:

__waServiceInit__ = function() {
  var bta = function(n) {
      // ...
    }({
      // ...
    }),
    cta = function(n) {
    }([
      // ...
    ]).default,
    dta = cta.wx;

  "undefined" != typeof __exportGlobal__ && (__exportGlobal__.wx = dta);

  var eta = function(n) {
      // ...
    }([
      // ...
    }]),
    gta = function(n) {
      // ...
    }([
      // ...
    ]),
    hta = function(n) {
    }([function(e, t, n) {}]);

  hta.Page, hta.Component, hta.Behavior, hta.App, hta.getApp, hta.getCurrentPages;
  "undefined" != typeof __exportGlobal__ && (
    __exportGlobal__.Page = hta.Page,
    __exportGlobal__.Component = hta.Component,
    __exportGlobal__.Behavior = hta.Behavior,
    __exportGlobal__.__webview_engine_version__ = .02,
    __exportGlobal__.App = hta.App,
    __exportGlobal__.getApp = hta.getApp,
    __exportGlobal__.getCurrentPages = hta.getCurrentPages,
    __exportGlobal__.__pageComponent = null);

  var qta = function(n) {
      // ...
    }([
      // ...
    ]),
    qta.definePlugin, qta.requirePlugin;

  // 定义 define require 方法
  !function(e) {
  }();

  var tta = require;
  if (__exportGlobal__.definePlugin = qta.definePlugin,
    __exportGlobal__.requirePlugin = qta.requirePlugin,
    "function" == typeof __passWAServiceGlobal__) {
    var uta = {};
    uta.__appServiceEngine__ = hta,
    uta.__appServiceSDK__ = cta,
    uta.__virtualDOM__ = gta,
    uta.__subContextEngine__ = __subContextEngine__,
    uta.Reporter = Reporter,
    uta.exparser = eta,
    uta.WeixinJSBridge = WeixinJSBridge,
    uta.Protect = Protect,
    __passWAServiceGlobal__(uta)
	}
};

__waServiceInit__ 中定义了框架核心对象,如:__appServiceEngine____virtualDOM__exparser。其中__appServiceEngine__ 提供了框架最基本的对外接口,如 AppPageComponentBehaviorgetAppgetCurrentPages 等方法;exparser 提供了框架底层的能力,如实例化组件,数据变化监听,View 层与逻辑层的交互等;__virtualDOM__ 则起着连接 __appServiceEngine__exparser 的作用,如对开发者传入 Page 方法的对象进行格式化再传入 exparser 的对应方法处理。

第三步:业务代码的加载

在小程序中,开发者的 JavaScript 代码会被打包为 AMD 规范的 JS 模块:

define("pages/index/index.js", function(
  require,
  module,
  exports,
  window,
  document,
  frames,
  self,
  location,
  navigator,
  localStorage,
  history,
  Caches,
  screen,
  alert,
  confirm,
  prompt,
  fetch,
  XMLHttpRequest,
  WebSocket,
  webkit,
  WeixinJSCore,
  Reporter,
  print,
  URL,
  DOMParser,
  upload,
  preview,
  build,
  showDecryptedInfo,
  cleanAppCache,
  syncMessage,
  checkProxy,
  showSystemInfo,
  openVendor,
  openToolsLog,
  showRequestInfo,
  help,
  showDebugInfoTable,
  closeDebug,
  showDebugInfo,
  __global,
  loadBabelMod,
  WeixinJSBridge
) {
  "use strict";

  // index.js 代码

});

AMD 规范接口,通过 define 定义一个模块,使用 require 来应用一个模块。上面说了 WAService 里定义了两个方法:requiredefine 用来定义和使用业务代码。首先 define 限制了模块可使用的其他模块,如 windowdocument;其次 require 在使用模块时只会传入 requiremodule,也就是说参数中的其他模块在定义的模块中都是 undefined,这也是不能在小程序中获取一些浏览器环境对象的原因。

在小程序中,JavaScript 代码的加载方式和在浏览器中也有些不同,其加载顺序是首先加载项目中其他 js 文件(非注册程序和注册页面的 js 文件),其次是注册程序的 app.js,然后是自定义组件 js 文件,最后才是注册页面的 js 代码。而且小程序对于在 app.js 以及注册页面的 js 代码都会加载完成后立即使用 require 方法执行模块中的程序。其他的代码则需要在程序中使用 require 方法才会被执行。

第四步:加载 app.js 与注册程序

在 app.js 加载完成后,小程序会使用 require('app.js') 注册程序,即对 App 方法进行调用。App 方法是对 __appServiceEngine__.App 方法的引用。

// 注册 app.js,初始化 App
require("app.js");

var decodePathName = decodeURI("pages/index/index");
__wxAppCode__[decodePathName + ".json"] = { usingComponents: {} };
__wxAppCode__[decodePathName + ".wxml"] = $gwx("./" + decodePathName + ".wxml");

var decodePathName = decodeURI("pages/logs/logs");
__wxAppCode__[decodePathName + ".json"] = {
  navigationBarTitleText: "查看启动日志",
  usingComponents: {}
};
__wxAppCode__[decodePathName + ".wxml"] = $gwx("./" + decodePathName + ".wxml");

var decodePathName = decodeURI("pages/index/index");
__wxRoute = decodePathName;
__wxRouteBegin = true;
__wxAppCurrentFile__ = decodePathName + ".js";
require(decodePathName + ".js");

var decodePathName = decodeURI("pages/logs/logs");
__wxRoute = decodePathName;
__wxRouteBegin = true;
__wxAppCurrentFile__ = decodePathName + ".js";
require(decodePathName + ".js");

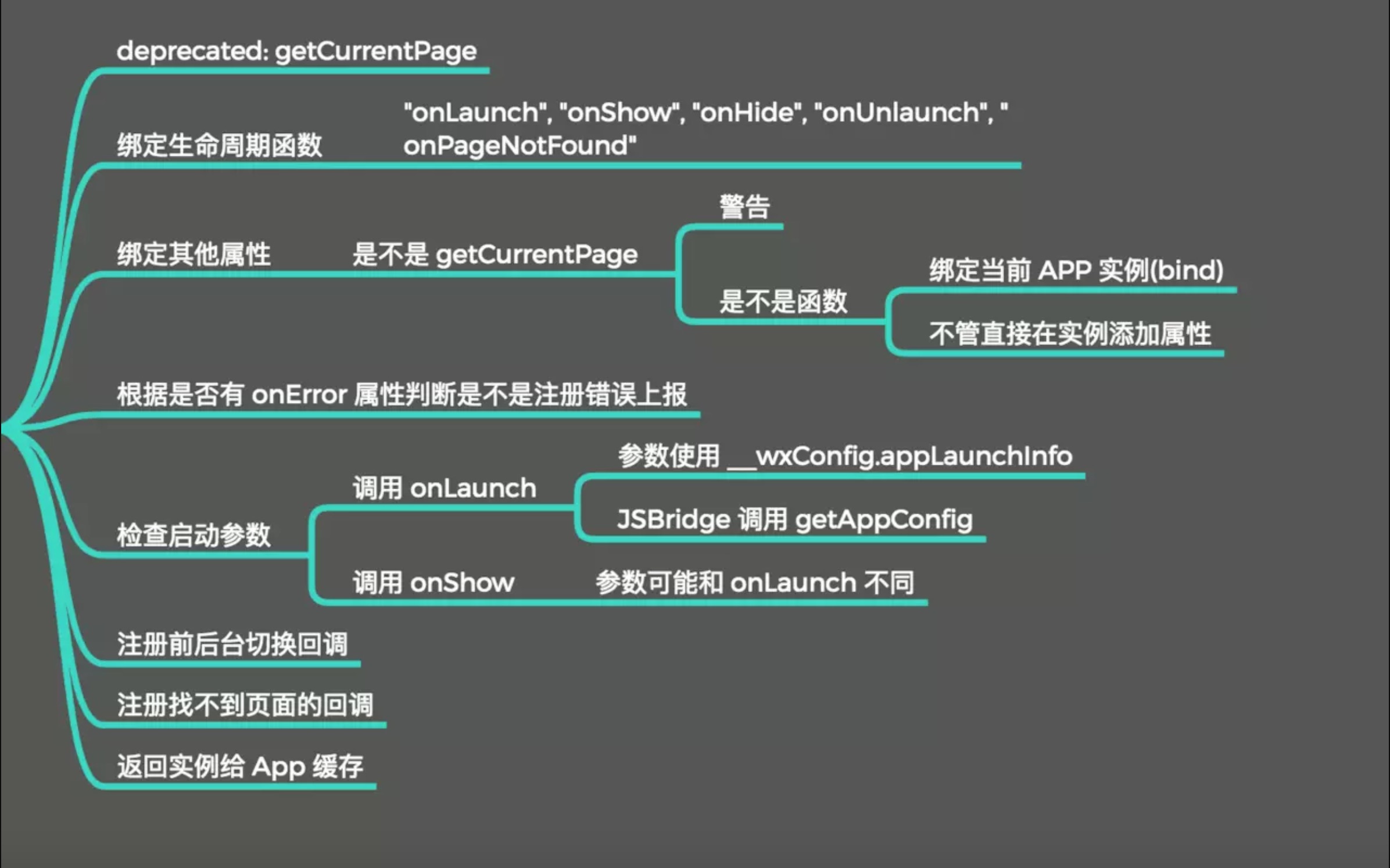

下图是框架对于 App 方法调用时的处理流程:

App() 函数用来注册一个小程序,接收一个 object 对象参数,其指定小程序的生命周期函数等,getApp() 函数可以用来获取到小程序实例。App()getApp() 的函数声明如下:

declare const App: App.AppConstructor;
declare const getApp: App.GetApp;

完整的参考:lib.wx.app.d.ts

微信小程序 AppgetApp 的源码混淆了,内部实现不方便我们去追踪,这里我们先不深究,后面参考 wepet、hera 等框架我们再看一下微信小程序早期版本实现。

第五步:加载自定义组件代码以及注册自定义组件

自定义组件在 app.js 之后被加载,小程序会在这个过程中加载完所有的自定义组件,并且是加载完成后自动注册,只有注册完成后才会加载下一个自定义组件的代码。

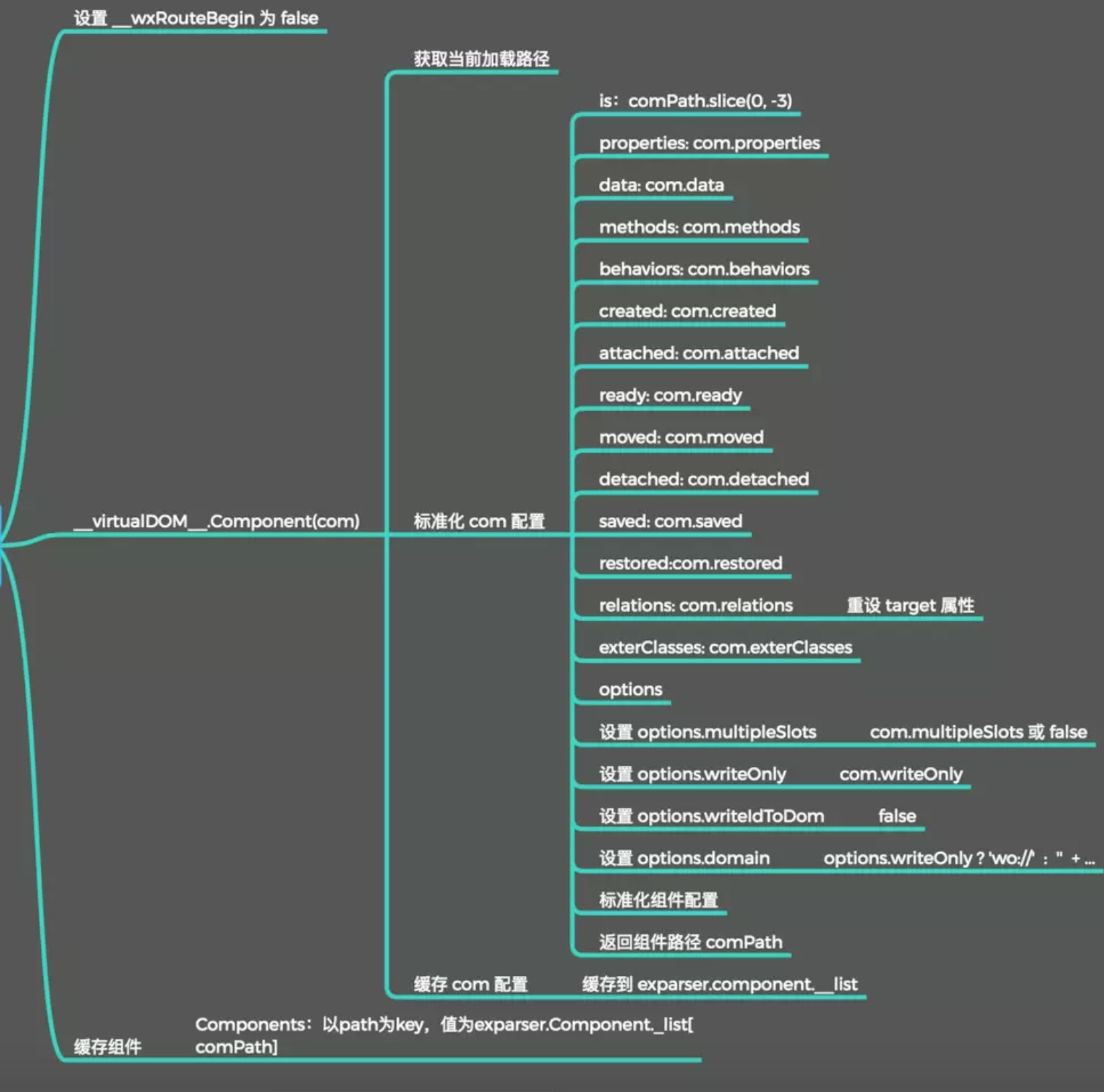

下图是框架对于 Component 方法处理流程:

Component() 的函数声明如下:

declare function Component(options: BaseComponent): void;

完整的参考:lib.wx.component.d.ts

第六步:加载页面代码和注册页面

加载页面代码的处理流程和加载自定义组件一样,都是加载完成后先注册页面,然后才会加载下一个页面。

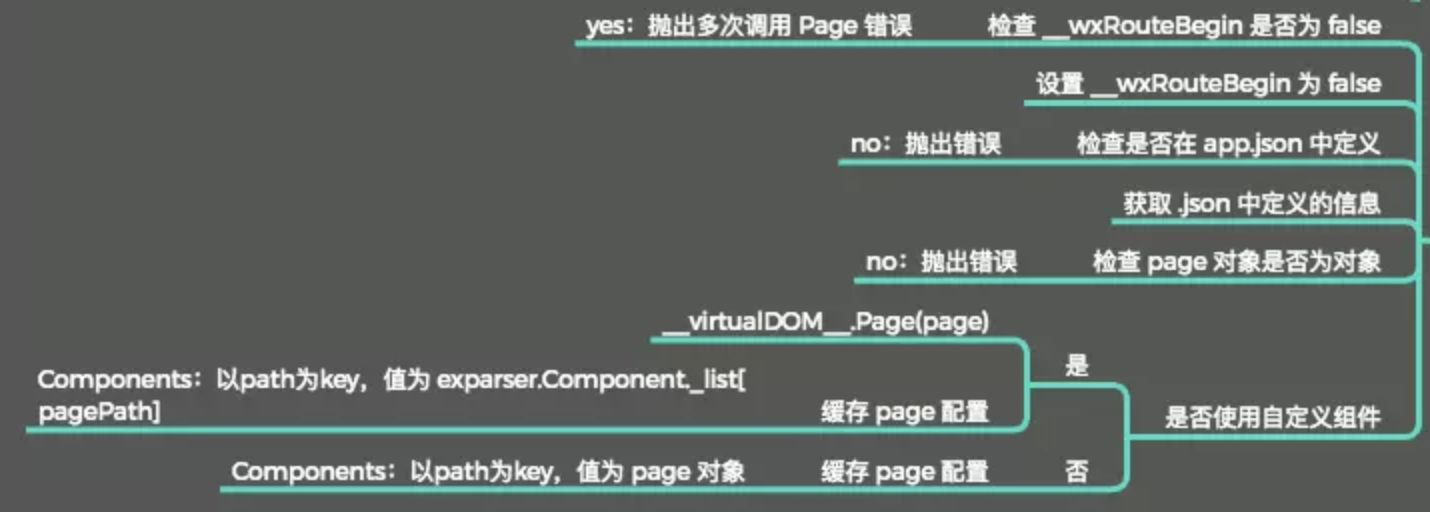

下图是注册一个页面时框架对于 Page 方法的处理流程:

Page()getCurrentPages() 的函数声明如下:

declare const Page: Page.PageConstructor;
declare const getCurrentPages: Page.GetCurrentPages;

完整的参考:lib.wx.page.d.ts

第七步:等待页面 Ready 和 Page 实例化

严格来讲是等待浏览器 Ready,小程序虽然有部分原生的组件,不过本质上还是一个 web 程序。在小程序中切换页面或打开页面时会触发 onAppRoute 事件,小程序框架通过 wx.onAppRoute 注册页面切换的处理程序,在所有程序就绪后,以 entryPagePath 作为入口使用 appLaunch 的方式进入页面。

总结

古人说 “纸上得来终觉浅,绝知此事要躬行”,真正自己看完源码动手写一些例子对这句话理解更深。很多网文分析得也很好很深,但是作者看到的内容和我们自己看到的还是差距很大,另外源码一直在不断演化,有时候会存在过时的情况,正如本文 2019 年初写了一个初版,2020 年再看的时候差距很大,所以加了一些新的认知,记录一下自己在做这块的收获。本文是一个学习过程记录,还是要自己亲自动手实践才能理解更深。

参考

免责声明:本文仅用于交流学习使用, 不得用于商业用途。

写文章不容易,也许写这些代码就几分钟的事,写一篇大家好接受的文章或许需要几天的酝酿,然后加上几天的码字,累并快乐着。如果文章对您有帮助请我喝杯咖啡吧!
